技术特点
一、产品[波纹型阻火器]的详细资料：
产品型号：GTQ型

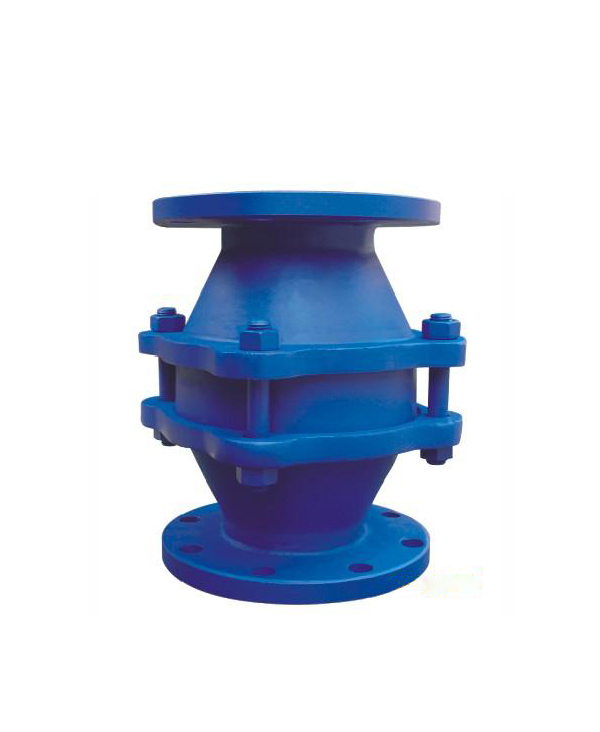

产品名称：波纹型阻火器
产品特点：波纹型阻火器,阻火器,GTQ型通气管通气管装于重质油罐顶部起呼吸作用。
二、主要用途：
1、本新型阻火器是中国石油化工总公司北京设计院于一九八 六年设计的科技成果，经公安部天津消防科学研究所测试 检定，符合国家标准GB5908．86的要求。
2、产品结构合理，造型美观，外壳为铸造铝合金，重量轻， 安装方便，阻火层芯子采用不锈钢材料，耐腐蚀性强，耐 烧、阻爆等各项技术性能具有突出优越。
3、本阻火器通常与呼吸阀配套或单独使用，也可适用内浮顶 式油罐的通气管路上。
订货时请指明产品名称、型号、规格。

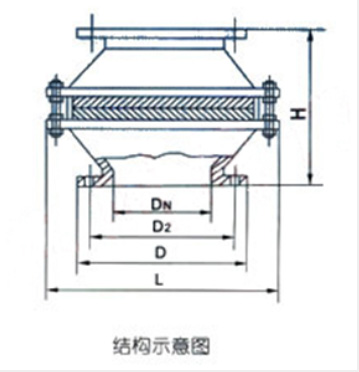

三、GTQ型波纹阻火器主要外形与法兰连接尺寸：
| 规格（DN） | 重量（㎏/台） | 安装尺寸（毫米） | ||||
| D2 | D | L | H | n-Φ | ||
| 50 | 6 | Φ110 | Φ140 | 220 | 235 | 4×14 |
| 80 | 17 | Φ150 | Φ185 | 280 | 270 | 4×18 |
| 100 | 20 | Φ170 | Φ205 | 325 | 275 | 4×18 |
| 150 | 25 | Φ225 | Φ260 | 425 | 290 | 8×18 |
| 200 | 35 | Φ280 | Φ315 | 495 | 305 | 8×18 |
| 250 | 46 | Φ335 | Φ370 | 595 | 320 | 12×18 注：连接法兰符合JB78-59《铸铁法兰》的规定 |
